ADDERLink DV100P - HDMI Extender-Set bis 50m (Line-Powered)
ADDERLink DV100 ist ein hochkompaktes, einfach zu installierendes Video Extender System. Es überträgt HD Video inklusive Audio über ein einzelnes CATx Kabel mit bis zu 50m Länge, ohne Kompromisse bei der Bild- und Tonqualität.
Pixelgetreue Videoübertragung
ALDV100 verwendet eine unkomprimierte Bildübertragung, wo bei jedes Pixel eines jeden Frames verlustfrei übertragen wird. Unterstützt Auflösungen bis zu 1920x1200 @60Hz (WUXGA) sowie HDCP werden unterstützt.

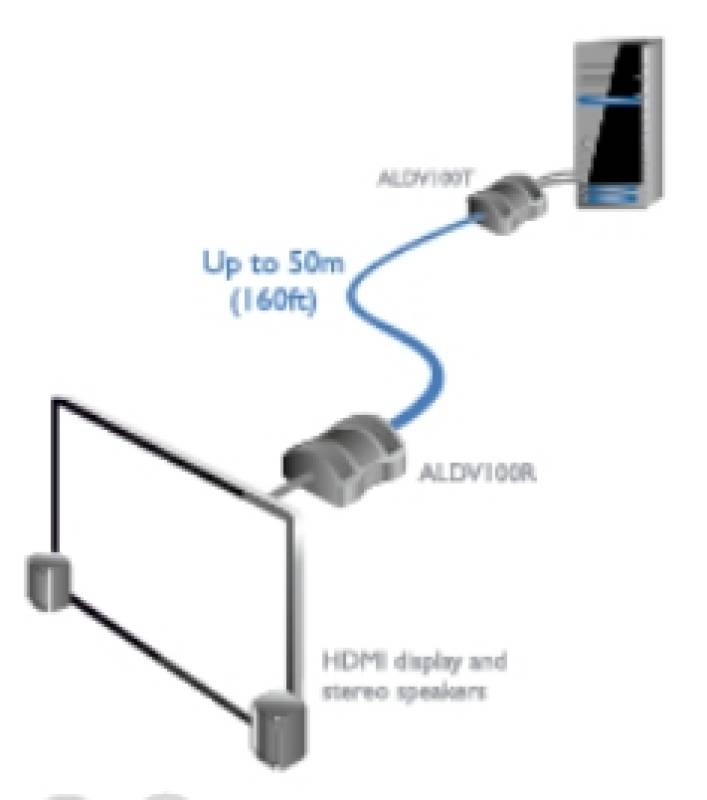

Bis zu 50m über ein einzelnes CATx Kabel
Video, digitales Audio und die Stromversorgung für das Empfängermodul werden über ein einzelnes CATx Kabel bis zu 50m Länge übertragen. Die tatsächlich erreichbare maximale Kabellänge wird von mehreren Faktoren beinflusst, z.B. verwendete Kabelqualität und die Anzahl der Steckverbindungen (Anschlussdosen, Patchfelder etc.) in der Leitung. Bitte beachten Sie hierzu die unten stehende Tabelle.
Geringer Stromverbrauch - keine zusätzlichen Netzteile erforderlich
The AdderLink DV100 ist äußerst sparsam und verbraucht nur etwa ein Achtel der Strommenge einiger Konkurrenzprodukte. Sofern ein Standard-USB-Anschluss in der Nähe des Sendemoduls zur Verfügung steht, wird kein Netzteil benötigt.
Digital Audio
Unterstützt 8-Kanal HDMI Audio.
EDID Management
Der Extender beherrscht intelligentes EDID Management, wodurch die tatsächlichen Charakteristika des Monitors an die Grafikkarte des Computers zurückgemeldet werden.
Plug and Play
AdderLink DV100 benötigt keinerlei Treiber- oder Softwareinstallation.
Haltbarkeit und Zuverlässigkeit
Die Produkte von Adder Technology sind dafür bekannt, über viele Jahre hinweg zuverlässig zu funktionieren. Der AdderLink DV100 bildet hier keine Ausnahme. Trotz seines leichtgewichtigen Gehäuses aus ABS widersteht er den Belastungen des alltäglichen Gebrauchs problemlos.Nicht nur die Leistungsdaten, sondern auch die Zuverlässigkeit war ausschlaggebend für die Auswahl sowohl der internen Komponenten, als auch der Steckverbinder.
Hardware Kompatiblität
Alle Computer mit HDMI Anschlüssen.
HDMI Schnittstelle
Das System unterstützt u.a. folgende Auflösungen: 480p, 720p, 1080P or WUXGA (1920x1200) @60Hz* und 24 bit Farbtiefe.
* with reduced blanking
Software Kompatibilität
Kompatibel mit allen bekannten Betriebssystemen.
Audio
Das System unterstützt 8 Kanal HDMI Audio mit folgenden Sampling-Raten: 16, 20 oder 24 bit bei 32kHz, 44.1kHz, 48kHz, 88.2kHz, 96kHz, 176.4kHz, oder 192kHz.

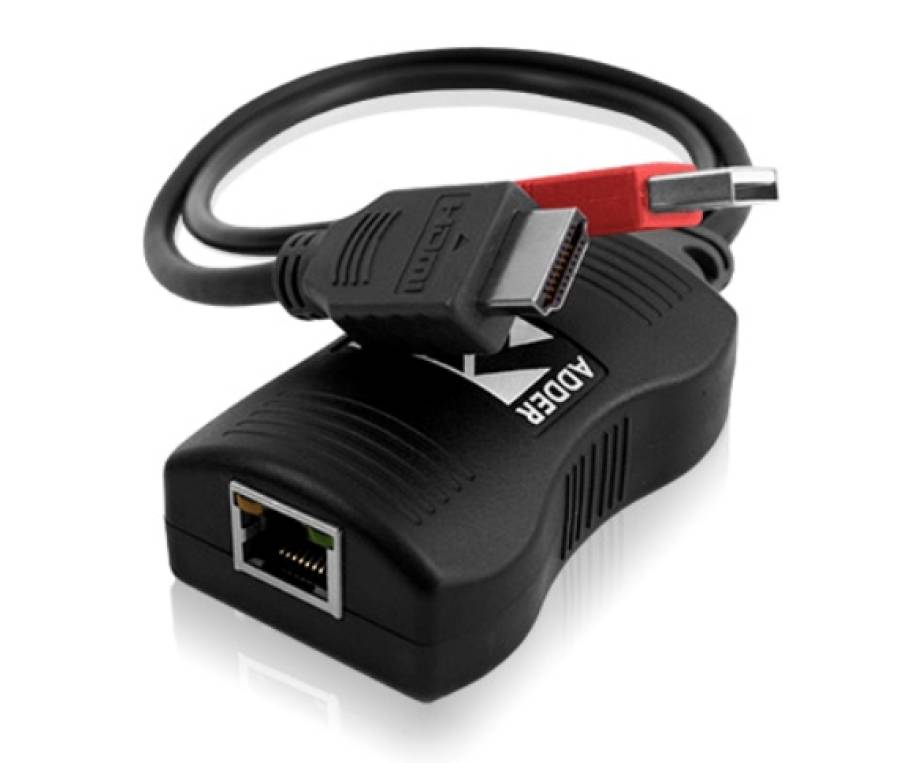

Computer Anschluss am Transmitter (TX)
HDMI typ A male, USB typ A (nur zur Stromversorgung)
Display Anschluss am Receiver (RX)
HDMI typ A male
Physikalische Eigenschaften
ABS-Gehäuse (Spritzguss):
45mm (B) x 63mm (T) x 21mm (H) mit 30cm Aschlusskabel. Gewicht 250g pro Paar.
Stromversorgung
über USB, 5VDC -2.5W für Sender und Empfänger zusammen.
Sollte kein USB-Anschluss zur Verfügung stehen, kann ein optional erhältliches USB-Steckernetzteil (siehe "Passendes Produktzubehör") verwendet werden.

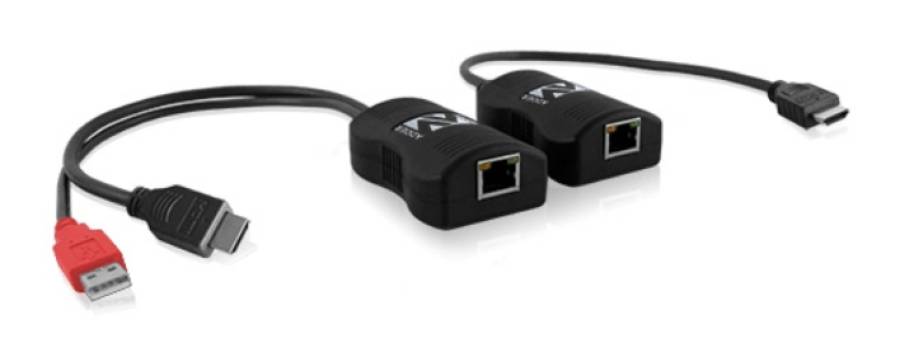

Lieferumfang
1x Transmitter-Modul
1x Receiver-Modul
Umgebungstemperatur (Betrieb)
0 bis 40ºC
Approvals
CE, FCC
Wichtige Information über die erreichbaren Distanzen:
Empfohlene Kabel: CAT7 shielded foiled twisted pairs (SFTP):
Daetwyler 7702 Flexibles Patch Kabel
Daetwyler 7120 Verlegekabel
Um die Funkschutzvorschriften zu erfüllen und Störungen durch elektromagnetische Einflüsse zu vermeiden ist zur Verbindung von Sende- und Empfangsmodul mindestens Category 6a Kabel zu verwenden.
| Auflösung | Freqzenz | Anzahl zusätzlicher Steckverbindungen | Kabeltyp | Distanz |
| 1920x1200 | 60Hz | 0 | CAT7a | 50 m |
| 1920x1200 | 60Hz | 0 | CAT6a (shielded) | 50 m |
| 1920x1200 | 60Hz | 2 | CAT6a (shielded) | 40 m |
| 1920x1200 | 60Hz | 2 | CAT7a | 40 m |
Note: Distances are achieved using single lengths of trunk/bulk cable. For each break/patch connection reduce distance by 5 meters. Preferably patch cables should be of type CAT7 and less than 2 meters. Patch cables over 2 meters must be CAT7.
