4K 60 Hz 18 Gbps 4:4:4 HDMI2.0 HDBaseT2.0 Extender-Set mit HDR Support, Ethernet und PoH bis 100m, UH-100X
- 4K HDMI 2.0 HDBT Extender Set mit 4x Ethernet, bidirektionelem PoH und HDR Untestützung
- Kompatibel mit HDCP2.2 - Auflösungen bis 4K @60Hz 4:4:4
- Reichweite: 4K/60 bis 70m, 1080p bis 100m via CAT-Kabel
- 4x Ethernet-Schnittstelle zu Ihrem Netzwerk

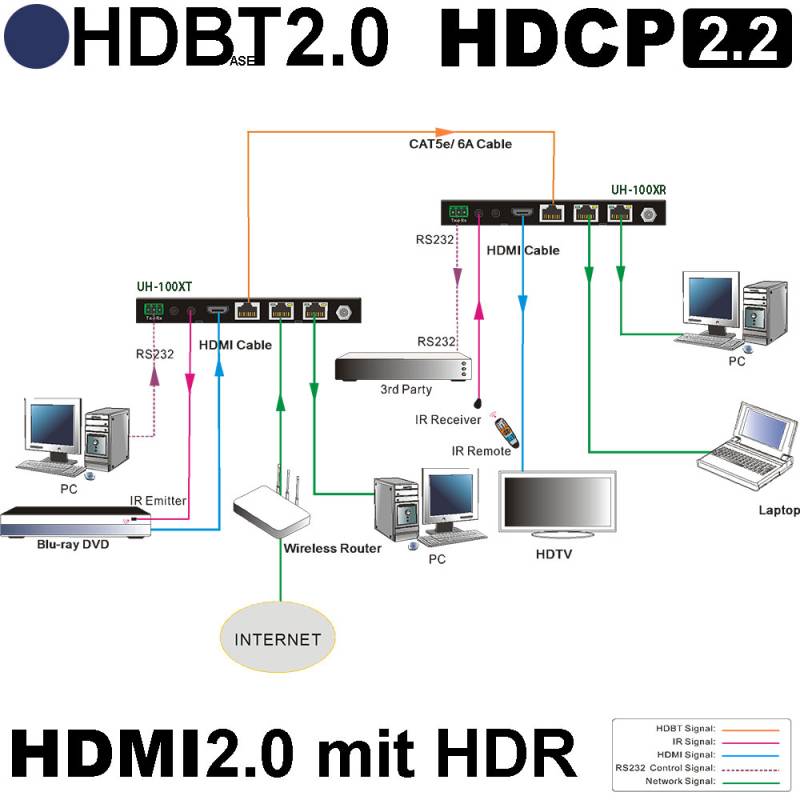

Das ultra-flache 4K HDMI 2.0 HDBaseT2.0 Extender Set UH-100X besteht aus einen HDMI2.0 Sender und einem HDMI2.0 Empfänger. Diese HDMI 2.0 HDBT-Verlängerung besticht durch ihre kompakten Abmessungen und nutzt die HDBaseT2.0® Technologie um (ultra-)hochauflösende HDMI-Signale mit Auflösungen bis 2160p60 (4:4:4) über ein CAT-Kabel vom HDMI2.0 HDBT-Sender (UH-100XT) zum HDMI2.0 HDTB-Empfänger (UH-100XR) über Distanzen von bis zu 100m zu übertragen.
Darüber hinaus besitzt die 4K UltraHD HDMI2.0 HDBaseT Verlängerung UH-100X 4 Ethernet-Schnittstellen zu Ihrem Netzwerk und unterstützt die Durchleitung von IR- und RS232-Signalen sowie bidirektionales PoH.
4K HDMI 2.0 HDBT Extender Set mit Ethernet-Schnittstellen:
Das 4K UHD HDMI2.0 via HDBT Verlängerungs-Set UH-100X besitzt 4 Ethernet-Ports.
Wenn Sie in Ihrem Netzwerk arbeiten möchten, sollten Sie einen dieser 4 Ports (beide Ethernet-Ports von Sender und Empfänger) für den Internetzugang verwenden, die anderen können mit Computern verbunden werden.
Wenn es alles richtig angeschlossen ist, blinken die gelben LEDs an den entsprechenden Anschlüssen und bei aktiver Datenübertragung leuchten die grünen LEDs.
4K HDMI 2.0 via CAT Verlängerungssystem mit integriertem Ethernet-Switch:
Alle über die Ethernetports angeschlossenen Geräte des HDBT Verlängerungs-Sets UH-100X können - wie bei einem normalen Netzwerk-Switch auch - untereinander kommunizieren.
Features des 4K HDMI 2.0 HDBT Extender Sets mit 4x Ethernet und PoH auf einen Blick
- Ultra-flaches Design: Die einzelnen Einheiten dieses 4K HDMI2.0 HDBT Extender Sets sind nur 16mm hoch.
- Überträgt Auflösungen bis 4Kx2k/60Hz (4:4:4)
- HDTV kompatibel, HDMI 2.0 und HDCP2.2 konform.
- Große Reichweite bis zu 100m: bis zu 100m bei 1080p und bis zu 70m bei 4Kx2K/60Hz über ein einzelnes CAT Kabel
- Verlängert Ethernet-Signale bis zu 100m
- Unterstützt bidirektionales PoH (Power over HDBaseT)
- Unterstützt HDR
- Hohe Bandbreite: 18Gbit/s
- 4x Ethernet-Schnittstelle zu Ihrem Netzwerk
- IR/ RS232 pass through: Unterstützt die Durchleitung von IR- und RS232-Signalen
- Nutzt die HDBaseT2.0® Technologie zur Übertragung der AV- und Steuersignale
- LED-Anzeigen informieren stets über den Arbeitsstatus des 4K HDMI HDBT Extenders
Anwendungs- und Einsatzgebiete des 4K HDMI 2.0 HDBT Extender Sets UH-100X
Die 4K HDMI2.0 via HDBaseT2.0 Verlängerung UH-100X kann in unterschiedlichsten Anwendung und Installationen verwendet werden.
Dazu zähle u.a.
- der Computer-Bereich,
- die Überwachung oder
- Groß-Bildschirm-Anzeigen sowie
- Installationen in Tagungsräumen, Bildungsstätten, Bank und Security Institutionen.
Lieferumfang des 4K UHD HDMI 2.0 HDBT Extender Sets UH-100X:
- 1 x UH-100X: 4K HDMI 2.0 HDBaseT Verlängerungs-System, bestehend aus

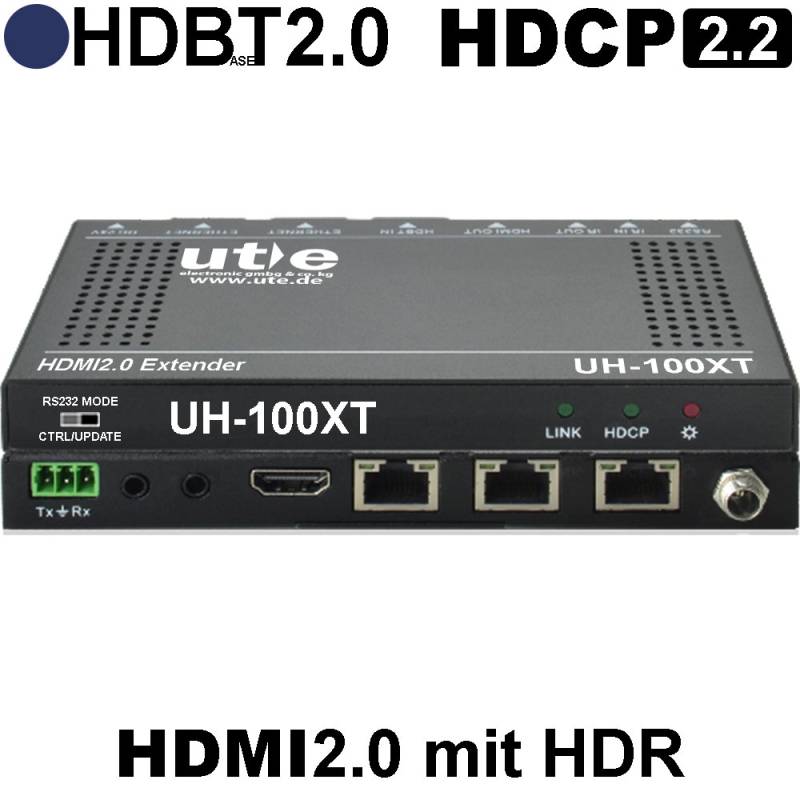

- 1 x UH-100XT: HDMI HDBaseT-Sender
- 1 x UH-100XR: HDMI HDBaseT-Empfänger
- 4 x abnehmbare Befestigungslaschen
- 8 x Schrauben
- 8 x Kunststofffüßchen
- 2 x RS232 Kabel (3-polig auf DB9)
- 1 x Netzteil (DC 24V 1.25A) - ein Netzteil genügt dank PoH (bidirektional)
- 1 x Bedienungsanleitung
Technische Daten der 4K HDMI2.0 HDBT2.0 Verlängerung mit Ethernet und PoH
| Technische Daten des 4K HDMI 2.0 HDBaseT 2.0 Verlängerungs-Sets mit 4xEthernet und bidirektionalem PoH |
| |
UH-100XT
HDMI2.0 Transmitter |
UH-100XR
HDMI2.0 Receiver |
| Eingangs-Signale |
1x HDMI,
1x IR,
1x RS232 |
1x HDBaseT,
1x IR,
1x RS232 |
| Eingangs-Anschlüsse |
1x HDMI Buchse (Typ A, HDMI2.0),
1x 3,5mm Klinkenbuchse,
1x 3-pin Schraubanschluss |
1x RJ-45-Bauchse
1x 3,5mm Klinkenbuchse
1x 3-pin Schraubanschluss |
| Video-Signal |
HDMI2.0 |
HDMI2.0 |
| Audio |
Digital Audio,
übertragen via HDMI-Audio |
Digital Audio,
übertragen via HDMI-Audio |
| Ausgangs-Signale |
1x HDBaseT,
1x IR,
1x RS232 |
1x HDMI,
1x IR,
1x RS232 |
| Ausgangs-Anschlüsse |
1x RJ-45-Bauchse
1x 3,5mm Klinkenbuchse
1x 3-pin Schraubanschluss |
1x HDMI Buchse (Typ A, HDMI2.0),
1x 3,5mm Klinkenbuchse,
1x 3-pin Schraubanschluss |
| Ethernet-Anschlüsse |
2x RJ-45-Bauchse,
mit je zwei farbigen LEDs (grün und gelb) |
2x RJ-45-Bauchse,
mit je zwei farbigen LEDs (grün und gelb) |
| Ethernet-Übertragungsgeschwindigkeit |
Adaptive 10M/100M (max), Vollduplex oder Halbduplex |
| Übertragungsmethode |
HDBaseT2.0 |
| Auflösungen |
bis 4K×2K @60Hz 4:4:4 |
| Übertragungsweite |
1080P ≤ 100m;
4K×2K ≤ 70m |
| Bandbreite |
18Gbps |
18Gbps |
| HDMI Standard |
Unterstützt HDMI2.0 & HDCP2.2 |
| Stromversorgung |
Über im 1x Netzteil (im Lieferumfang enzhalten)
Ein Netzteil genügt, so können Sie entweder den Sender oder den Empfänger, über die PoH Funktion der jeweils anderen Einheit mitversorgen. |
| Netzteil |
Eingang: 100VAC~240VAC, 50/60Hz;
Ausgang: DC 24V, 1,25A |
| Leistungsaufnahme |
20W (maximal) |
20W (maximal) |
| Temperatur |
-10°C bis 50°C |
| Luftfeuchte |
0% bis 90% relative Luftfeuchtigkeit |
| Abmessungen |
152 x 16,2 x 104 mm |
| Gewicht |
ca. 240g |
ca. 240g |
| Herstellergarantie |
2 Jahre |
Features des 4K HDMI2.0 HDBaseT Extender Sets mit 4x Ethernet und PoH auf einen Blick:
- Ultra-flaches Design: Die einzelnen Einheiten dieses 4K HDMI2.0 HDBT Extender Sets sind nur 16mm hoch.
- Überträgt Auflösungen bis 4Kx2k/60Hz (4:4:4)
- HDTV kompatibel, HDMI 2.0 und HDCP2.2 konform.
- Große Reichweite bis zu 100m: bis zu 100m bei 1080p und bis zu 70m bei 4Kx2K/60Hz über ein einzelnes CAT Kabel
- Verlängert Ethernet-Signale bis zu 100m
- Unterstützt bidirektionales PoH (Power over HDBaseT)
- Unterstützt HDR
- Hohe Bandbreite: 18Gbit/s
- 4x Ethernet-Schnittstelle zu Ihrem Netzwerk
- IR/ RS232 pass through: Unterstützt die Durchleitung von IR- und RS232-Signalen
- Nutzt die HDBaseT2.0® Technologie zur Übertragung der AV- und Steuersignale
- LED-Anzeigen informieren stets über den Arbeitsstatus des 4K HDMI HDBT Extenders
