4K60Hz HDMI CAT-Transmitter ausbaubar auf bis zu 250 Displays, SC&T HE03T-4K6G
Hinweise: Dies ist nur der Transmitter HE03T-4K6G.
Zum Betrieb werden ein HE03R-4K6G (bei 1:1 Verlängerung) oder mehrere (über managed LAN-Switch) verbundene Receiver HE03R-4K6G zu Verteilung benötigt.
Der HE03R-4K6G wird an einen der 2 x RJ45 out eines auch erhältlichen HE03LR-4K6G, dem Transmitter HE03T-4K6G oder einem GB-Switch angeschlossen.
Das 4K6G-System ist nicht kompatibel mit dem HE03-4K System (ohne 6G).
Der HE03 4K6G ist ein 4K60Hz-Extender, der ein kostengünstiges Ethernet-Kabel verwenden kann, um das Signal über bis zu 100 Meter mit einer Auflösung von bis zu 4K bei 60 Hz 4:4:4 zu senden.
Die integrierte EDID-Taste kann automatisch die beste Auflösung des angeschlossenen HDMI-Monitors finden und das gewünschte Video korrekt anzeigen.
Der Extender nutzt die AV-over-IP-Technologie, die es ihm ermöglicht, mit Ethernet-Switches zusammenzuarbeiten, um ein HDMI in mehrere aufzuteilen, wodurch eine HDMI-Quelle auf mehreren Displays gleichzeitig angezeigt werden kann.
Das 4K60Hz HDMI über CAT.6/7 Extender-Distribution-System besteht aus drei Komponenten, mit deren Hilfe Sie jegliche denkbare Verteilung Ihrer visuellen Informationen innerhalb eines Gebäudekomplexes realisieren können.
- Der HE03T-4K6G ist der Transmitter, von dem aus das HDMI-Signal in das System eingespeist wird.
- Der HE03R-4K6G ist der Receiver, der das Signal entgegen nimmt und auf bis zu 120 Meter entfernt wieder über HDMI ausgibt.
- Der HE03LR-4K6G ist ein HDMI-LAN-Verteiler (1x in und 2x out) mit zusätzlicher lokaler HDMI-Ausgabe.
HE03-4K6G-Funktionen
- Auflösung bis zu 4K 60Hz 4:4:4.
- Signalverlängerung bis zu 100 Meter.
- Eingebauter lokaler Loop-Ausgang für ein zusätzliches HDMI-Display auf der TX-Seite.
- Unterstützt Audioextraktion für Mikrofone, Kopfhörer oder Lautsprecher.
- Unterstützt RS232-Übertragung und EDID-Management.
- Unterstützt IR-Passthrough.
- Funktioniert mit SR01X (IP-Repeater) für größere Entfernungen.
- Funktioniert mit einem Ethernet-Switch zur Signalverteilung. 10GB Uplink bei Verwendung mehrerer Switches notwendig.
Anwendungsdiagramm
Punkt-zu-Punkt-Anwendung

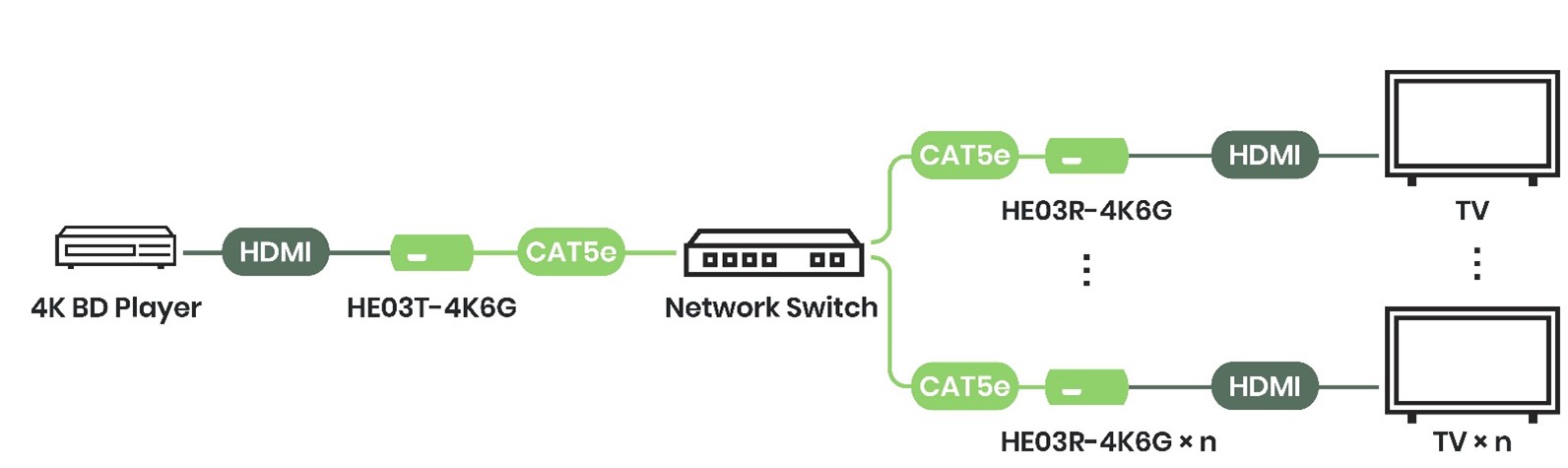

Verteilen Sie über die Netzwerk-Switch-Anwendung auf mehrere Orte
Hinweis: In dieser Anwendung werden auch Zusatzaudio und IR unterstützt.
I/O Interface

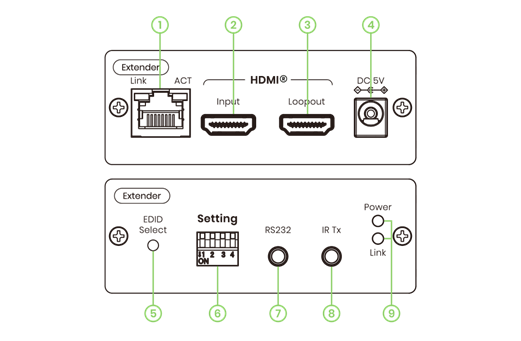

HE03T-4K6G
| Nr. | Interface | Beschreibung |
| 1 | RJ45 Connector | Zum Anschluss HE03R-4K6G/ HE03LR-4K6G oder zum GB-Switch. |
| 2 | HDMI IN | Zum Anschluss einer HDMI Quelle. |
| 3 | HDMI LOOPOUT | Zum Anschluss eines HDMI-Displays. |
| 4 | Stromversorgung | Zum Einstecken eines DC 5V Netzteils. |
| 5 | Taste | Zur EDID-Erkennung und -Übertragung. |
| 6 | DIP Switch | EDID & RS232 Einstellungen. |
| 7 | RS232 | FW Update (benötigt ein 3,5mm Kabel zu RS232). |
| 8 | IR Tx | Zum Anschluss an einen IR Emitter. |
| 9 | Power/LINK | Zur Statusanzeige von Power und LINK |

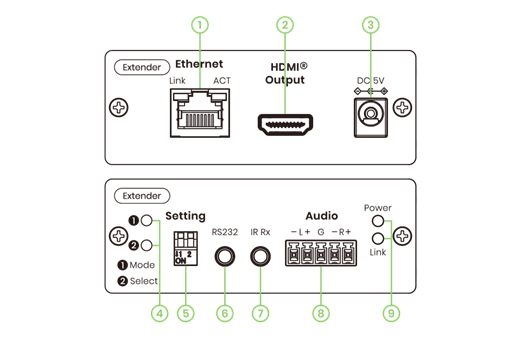

HE03R-4K6G
| Item | Interface | Description |
| 1 | RJ45 Connector | Zum Anschluss des HE03T-4K6G, GB-Switch oder HE03LR-4K6G |
| 2 | HDMI OUT | Zum Anschluss eines HDMI-Displays |
| 3 | Power Supply | Zum Einstecken eines DC 5V Netzteils. |
| 4 | Taste | Mode & Select Tasten für weitere Einstellungen. |
| 5 | DIP Switch | RS232 Einstellungen |
| 6 | RS232 | FW Update (benötigt ein 3,5mm Kabel zu RS232). |
| 7 | IR Rx | Zum Anschluss eines IR Receivers über die 3,5mm Buchse. |
| 8 | Audio Output Interface | Für Audiokabel zum Anschluss an Lautsprecher oder einen Verstärker (siehe Audioanschluss im Manual) |
| 9 | Power/LINK | Zur Statusanzeige von Power und LINK |
Packungsinhalt (HE03-4K6G Set):
| Item | Amount |
| HE03T-4K6G (Transmitter) | 1 |
| HE03R-4K6G (Receiver) | 1 |
| DC 5V/2A Netzteil | 2 |
| IR Emitter Kalel | 1 |
Technische Spezifikationen:
HE03-4K6G |
HE03T-4K6G |
HE03R-4K6G |
|
| Compliance | |||
| Standard | HDMI 2.0 HDCP 2.2 USB 2.0/ 1.1/ 1.0 |
||
| Max. Video Auflösung | 4K@60Hz | ||
| Max. Übertragungsentfernung | 100M over CAT5e | ||
| Audio Format | Pass-Through | ||
| RS232 Baud Rate | 115200bps | ||
| IR Support | 20-60Khz, ±45°, 5M | 20-60Khz, ±45°, 5M | |
| Ports & Interfaces | |||
| Video Input | 1 x HDMI Type-A | 1 x RJ45 | |
| Video Output | 1 x RJ45 | 1 x HDMI Type-A | |
| Video Loop-out | 1 x HDMI Type A | ||
| Analog Audio Output | Terminal Block 5-Pin | ||
| IR | Externer Transmitter: 3,5mm Stereo Stecker: 20~60KHz / ±45° / 5M | Externer Transmitter: 3,5mm Stereo Stecker: 20~60KHz / ±45° / 5M | |
| RS232 | 1 x 3,5mm Stecker | 1 x 3,5mm Stecker | |
| Power | |||
| Stromversorgung | 5V 2A | 5V 2A | |
| Umgebungsbedingungen | |||
| Betrieb | -20 bis 70°C | ||
| Lagerung | -40 bis 80°C | ||
| Betriebshöhe | Max. 2000m | ||
| Luftfeuchtigkeit | Bis zu 95% | ||
Bestell-Informationen:
HE03-4K6G 4K60Hz HDMI over CAT Extender-Set (Transmitter HE03T-4K6G + Receiver HE03R-4K6G)
HUE03T-4K6G 4K60Hz HDMI+DP+USB-C Switching-Transmitter
HE03R-4K6G 4K60Hz HDMI over CAT Receiver (1 x HDMI out)
HE03LR-4K6G 4K60Hz HDMI over CAT Splitter 1-in/3-out (1 x of that is HDMI out)
