4K 60Hz HDMI, 4-Port USB 2.0, Ethernet, RS232 und Audio KVM-Extender-Set für 4K 4096x2160 60 Hz 4:4:4, bis max. 100 m, SC&T HE02U-4K6G
Der HE02U-4K6G ist ein HDMI over HDBaseT KVM-Extender, der unkomprimiertes Video mit einer Auflösung von bis zu 4K bei 60 Hz 4:4:4, 4x USB 2.0, 1G Ethernet, RS232, digitales und analoges Audio über eine Übertragungsentfernung von bis zu 100 m vom Rechner absetzen kann.
Er verwendet den Valens Stello VS3000-Chipsatz, der die einzige Lösung für die Übertragung von unkomprimiertem Video über große Entfernungen ohne Latenz ist.
Über die 4 integrierten USB-Anschlüsse an der RX-Einheit können Sie mehrere USB-Geräte wie Tastatur, Maus, Drucker und Flash-Laufwerke anschließen.
Eigenschaften:
- Verlängert das "bis zu 4K UHD" HDMI 2.0 Signal mit USB 2.0 und analogem Audio
- Es wird zur Entfernungsüberbrückung das HDBaseT 3.0 verwendet, welches nur ein HDBaseT CAT.6A Spezialkabel (siehe auch unterhalb zugeordnet) benötigt
- Überträgt HDMI 2.0
- HDCP 1.3 konform
- Real-Time High-Definition Video mit bis zu 4K UHD
- Bis zu 100 m (vom Kabel abhängig) bei 4K UHD 4096x2160 @ 60 Hz 4:4:4 (18 Gbps)
- Zero Latenz
- 4-Port USB 2.0 im Receiver
- 1G Ethernet kann mit über die HDBaseT-Leitung übertragen werden
- Bi-direktionales analoges Audio
- Bi-direktionales RS232 115.200 bps
- Kann alle Signale gleichzeitig übertragen.
- HDMI digital Audio-Unterstützung mit bis zu LPCM 7.1 @ 192 KHz, Dolby TrueHD, DTS-HD MA
Kabel:
Zur Verbindung von Transmitter und Receiver wird bei dieser sehr hohen Frequenz ein für HDBaseT zugelassenes Spezialkabel benötigt.
Passende Kabel in verschiedenen Längen finden Sie unterhalb dieser Produktbeschreibung als "ggf. notwendiges Zubehör" zugeordnet.
Selbst hochwertige Cat.5e, Cat.6, Cat.6a, Cat.7 UTP / SFTP Kabel funktionieren nicht.
Minderwertige Kabel oder schlechter Kontakt (z.B. durch Korrosion oder unsachgemäße Steckermontage) machen die Verbindung instabil und verursachen Bildrauschen oder Bild- und Tonunterbrechnungen.
Entfernungstabelle Kabel:
|
Kabeltyp
|
Länge
|
Unterstützte Auflösung
|
|
HDBaseT U/UTP Spezialkabel
|
bis 100 m
|
bis zu 4096x2160 @ 60 Hz 4:4:4 (18 Gbps)
|
Unterhalb die Kabelspezifikationen basierend auf HDBaseT 3.0
https://products.hdbaset.org/avcat/ctl19001/index.cfm?manufacturer=fs-cables&product=c6tgufh01-b204
HE02U-4K6G Packungsinhalt:

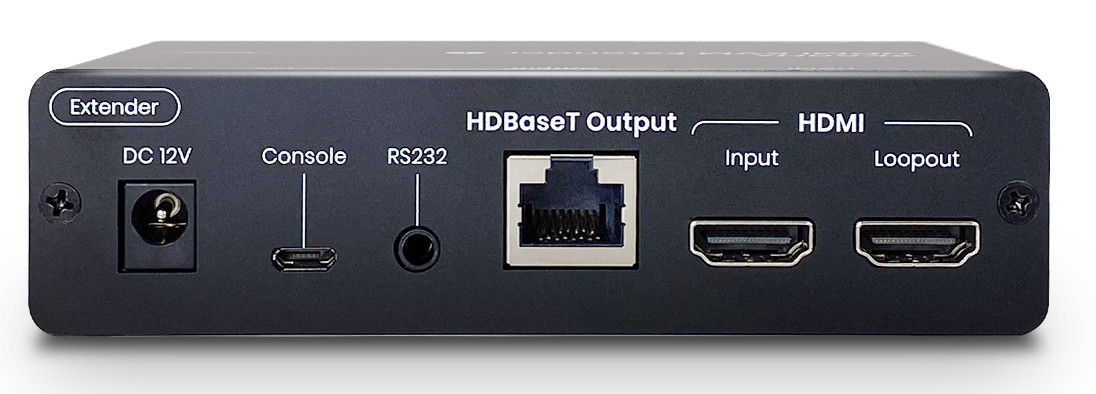

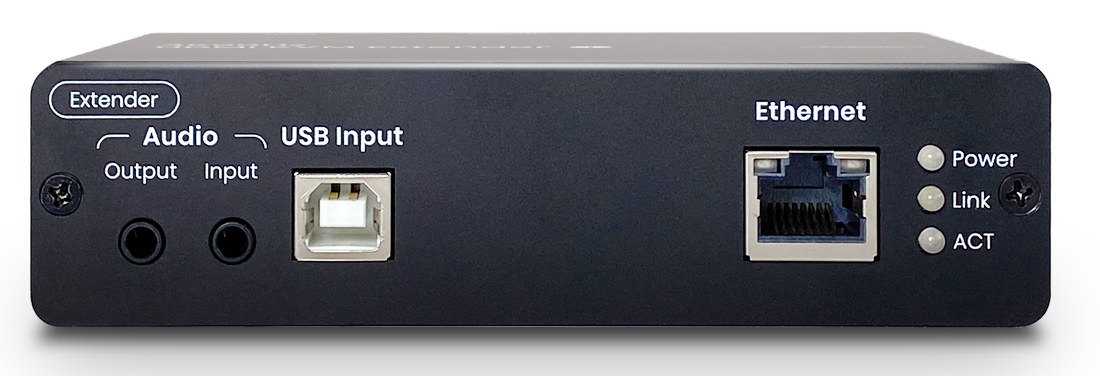

1x HE02UT-4K6G Transmitter

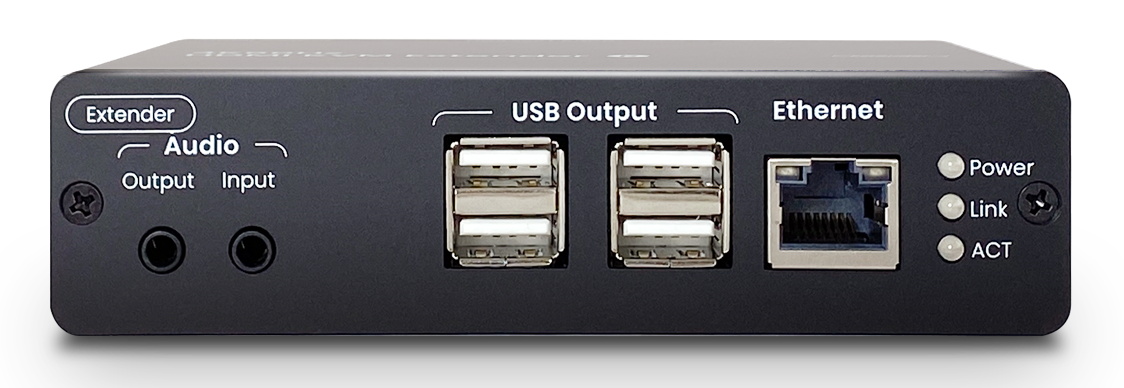

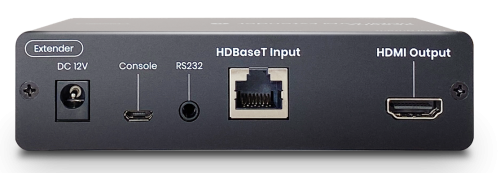

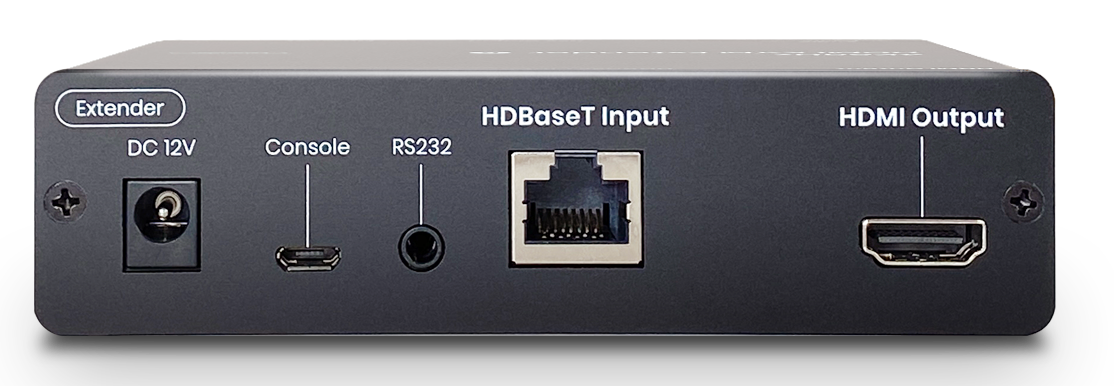

1x HE02UR-4K6G Receiver
2x 4 Montageschrauben
2x 4 Montage-Clips
2x 4 selbstklebende Gummifüße
2x 3,5mm zu RS232 Adapterkabel St/Bu
2x Steckernetzteil 12V DC / 1,5A
2x Manual (englisch)
Spezifikationen:
|
Modell-Nummer.
|
HE02UT-4K6G
(Transmitter)
|
HE02UR-4K6G
(Receiver)
|
| HDMI-Anschlüsse |
1 x in / 1 x lokal out |
1 x out |
| USB Anschlüsse |
1 x in (Typ B) |
4 x out (Typ A) |
| Audio Anschlüsse |
1 x in / 1x out (3,5 mm) |
1 x in / 1x out (3,5 mm) |
| RS232 Anschlüsse |
1x 3,5 mm (über opt. Adapterkabel)
115.200 bps/Full Duplex |
1x 3,5 mm (über opt. Adapterkabel)
115.200 bps/Full Duplex |
|
HDMI Video Unterstützung
|
bis zu 4096x2160 / 60 Hz / 4:4:4
|
|
HDMI Audio Unterstützung
|
Bis zu 7.1 LPCM 192 KHz / Dolby TrueHD / DTS-HD MA
|
|
Entfernungen
|
100 Meter UHD (max.)
|
|
Input / Output Anschlüsse
|
HDMI x 1
USB 2.0 Typ B x 1
Audio über 3,5 mm x 1
|
HDMI x 1
USB 2.0 Typ A x 4
Audio über 3,5 mm x 1 |
|
RJ45 Anschlüsse
|
RJ45 x 2
(1x HDBaseT zur Verbindung der Module)
(1x 1G Ethernet)
|
RJ45 x 2
(1x HDBaseT zur Verbindung der Module)
(1x 1G Ethernet) |
|
Netzadapter
|
DC 12V / 1,5A
|
DC 12V / 1,5A
|
|
Leistungsaufnahme
|
max. 5 W reguliert
|
max. 6 W reguliert
|
|
Umgebungsbedingungen
|
Betrieb: -10 to 45℃, Lagerung: -30 to 70℃, Luftfeuchtigkeit: bis zu 95%
|
|
Abmessungen /mm
|
125 x 123 x 32
|
125 x 123 x 32
|
|
Gewicht /g
|
350
|
355
|
B2B Produkt - konzipiert für den Einsatz in gewerblicher Umgebung.
