KVM-over-IP Switch-System 4K60Hz Ultra-HD HDMI2.0 USB2.0 Audio RS232 IR -- Receiver bis 100m (IP/CAT), SC&T HKM02BR-4K6G
Der HKM02B-4K6G nutzt eine AV-over-IP-Technologie, um bis zu 1000 4K60Hz-HDMI-Quellen über IGMP- und Jumbo-Frame-Protokoll-Gigabit-Switches an bis zu 60000 Displays weiterzuleiten, wodurch HDMI-Signale verlängert, verteilt, umgeschaltet und weitergeleitet werden können.Darüber hinaus können Sie mit der grenzenlosen Umschaltfunktion mehrere PCs mit einer Maus bedienen, indem Sie den Mauszeiger über die Monitorränder bewegen.
Das HKM02B-4K6G ist ein multifunktionales System, das mehrere Medien integriert.
Sie können es perfekt auf große Sicherheitsräume, Klassenzimmer, Handelsräume und viele weitere Funktionen anwenden.
- Auflösung bis zu 4K60Hz 4:4:4.
- Signalverlängerung bis zu 100 m über CAT5e (oder höher), 60 km über Glasfaserkabel.
- Funktioniert mit Ethernet-Switches für HDMI-Verlängerung, -Verteilung, -Switching und -Matrix.
- Eingebauter Loop-Out, ein zusätzliches lokales HDMI-Display auf der Tx-Seite.
- Integrierte 4 USB-Anschlüsse für die Fernbedienung.
- Video-Substream.
- Unterstützung für Videowände.
- Videoauflösungs-Hybridmodus (einfache Skalierung: 4K60/1080p Eingang bis 1080p/4K60Hz Ausgang).
- Unterstützt eine Bilddrehung.

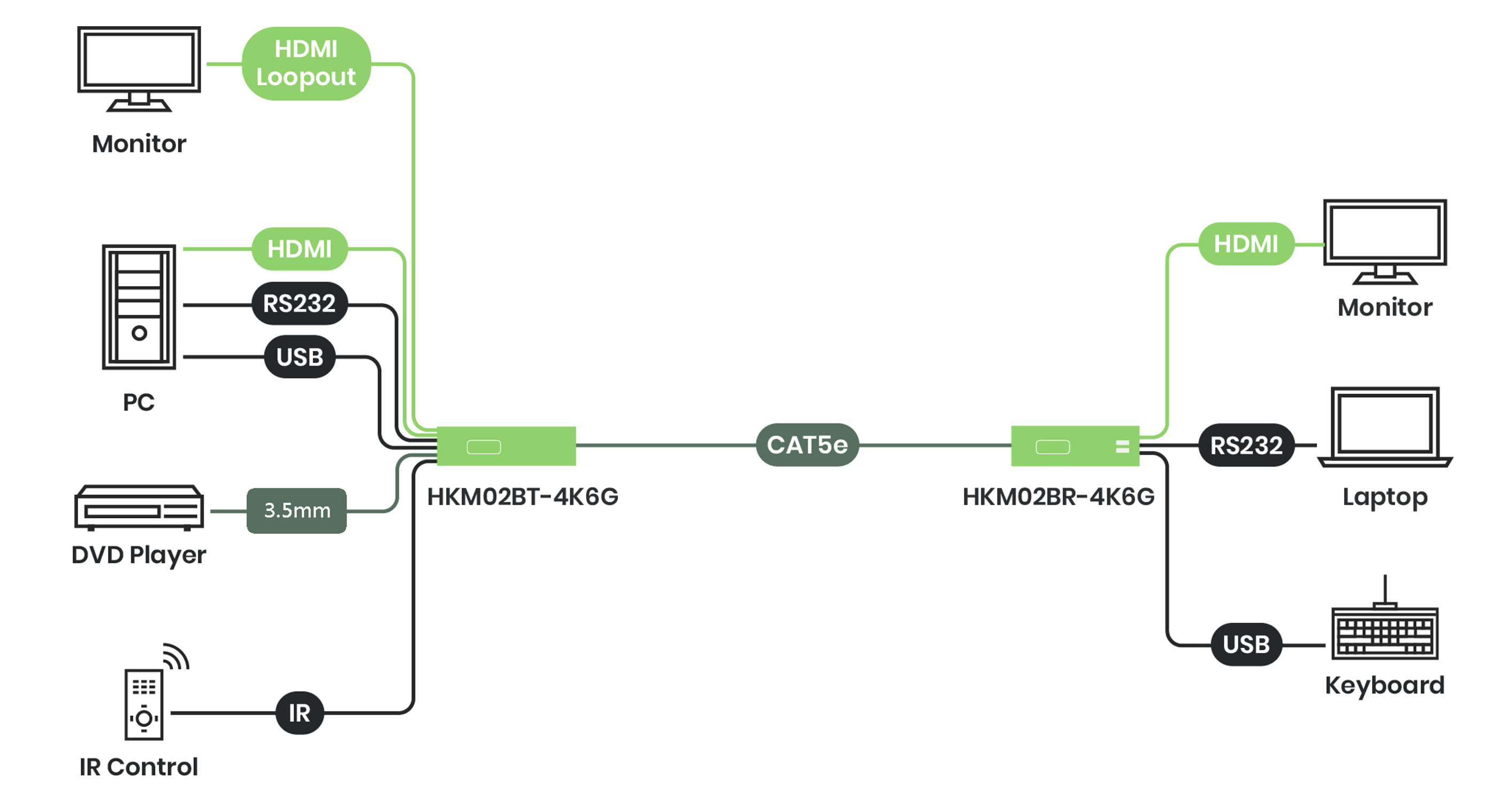

Szenario 1 (1 Quelle an 1 Bediener)
Szenario 2 (x Quellen an x Bediener)
.png)

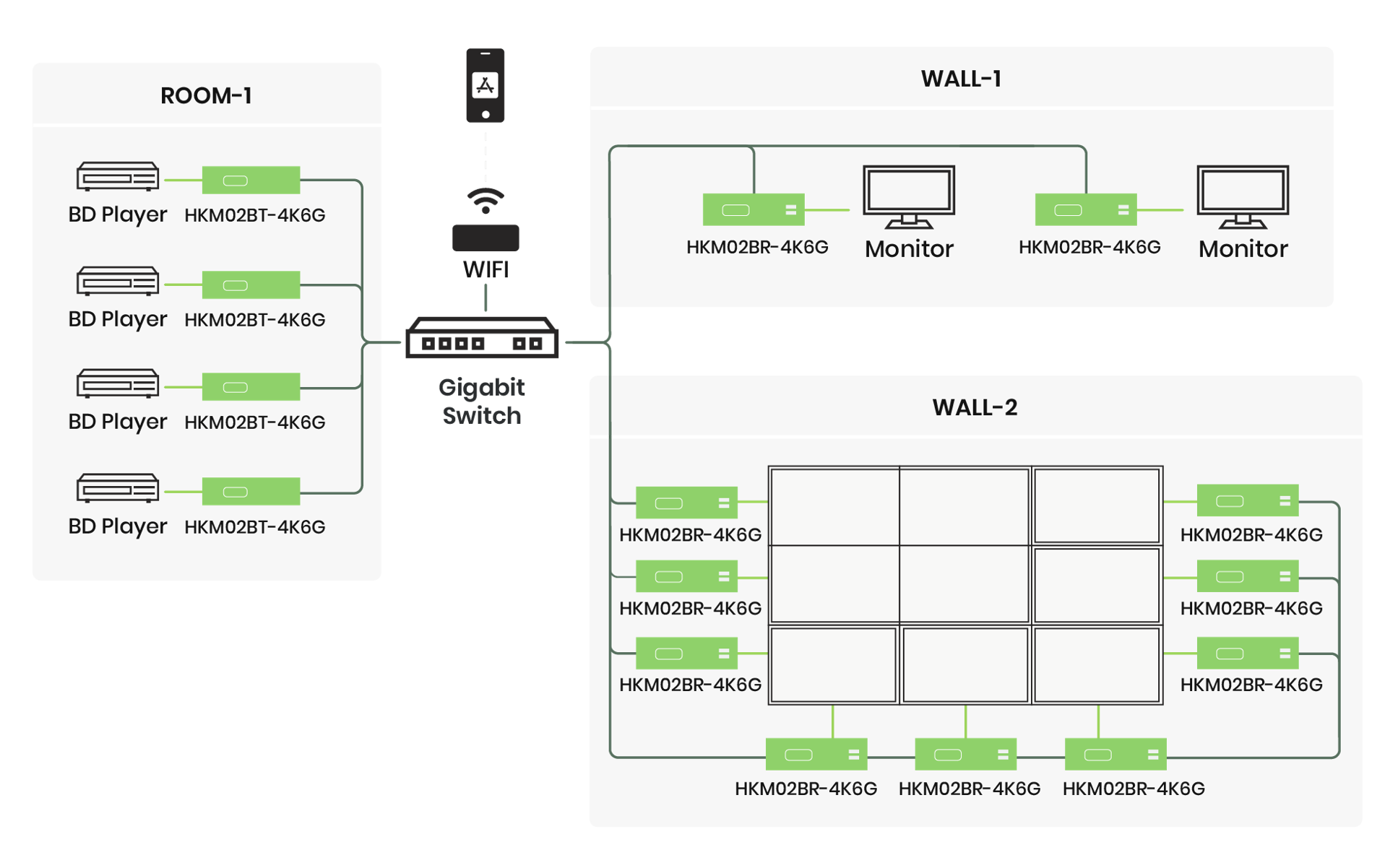

Szenario 3 (x Quellen an x Bediener/Anzeigen und Video-Wall)
Systemvoraussetzungen:
1:1 CAT.5e, CAT.6 oder CAT.7 Kabel-Verbindung (auch über Dosen oder Patch Panels) nach Norm auf bis zu 150 m
oder
über "managed" Gigabit-VLAN mit IGMP v2 Protokoll-Unterstützung.
- aktivieren Sie dessen "Multicast" (IGMP) Protokoll (Snooping State "Enable", Snooping version "v2", Unknown Multicast Action "Router Port")
- Editieren Sie im IGMP VLAN: IGMP State "Enable", Router Ports Auto Learn "Enable", IGMP Querier State "Enable", IGMP Querier Version "v2"
- IGMP Snooping Einstellungen:
Query Robustness: 2, Query Interval (sec.): 125, Query Max Response Intervall (sec.): 10, Last Member Query count: 2, Last Member Query Interval (sec.): 1, Ummediate Leave: disabled - Jumbo Frame (Bytes): 9000 (> 8000 notwendig)
Lieferumfang:
1 x HKM02BR-4K6G (Transmitter-Modul)
1 x Netzteil 5V DC / 2A
1 x IR-Emitter-Kabel
1x IR-Fernbedienung
1 x Quick-Guide mit Link zur Control Software, QCR-Codes zum Manual (englisch) und Switching-APP
Technische Spezifikationen:
| HKM02B-4K6G | HKM02BT-4K6G | HKM02BR-4K6G |
| Compliance | ||
| Standard | HDMI 2.0 HDCP 2.2 |
|
| Video Auflösung (max.) | 4K@60Hz 4:4:4 | |
| Audio | Dolby True HD、Dolby Atmos、Dolby D SUR、Dolby Digital 5.1、DTS-HD Master Audio、DTS: X Master Audio、DTS 2.0 ch、DTS 5.1 ch、Multi PCM 7.1 ch | |
| Übertragungs-Distanz (max.) | 100m (CAT.6) je Strecke zum Switch optional 60km (Galsfaser, sofern entsprechende SFP (1 GB) Module verwendet werden) |
|
| Ports & Interfaces | ||
| Video Input | 1 x HDMI Type-A | 1 x RJ45 1 x SFP |
| Video Output | 1 x RJ45 1 x SFP 1 x HDMI Type-A (Loop-out) |
1 x HDMI Type-A |
| Analog Audio Input | Line In 3.5mm Stereo Buchse | Mic In 3.5mm Mono Buchse |
| Analog Audio Output | Line Out 3.5mm Stereo Buchse | |
| USB | 1 x USB 2.0 Type-B | 2 x USB 2.0 Type-A 2 x USB 1.1 Type-A |
| IR | Interner Receiver: 20~60KHz / ±45° / 5M | |
| Externer Receiver: 3.5mm Stereo Phone Jack 20~60KHz / ±45° / 5M | ||
| Externer Transmitter: 3.5mm Stereo Phone Jack: 20~60KHz / ±45° / 5M | ||
| RS232 | 3.5mm Buchse | 3.5mm Buchse |
| Power Input | DC POWER BUCHSE | |
| Power | ||
| DC Power Adapter | 12V 1.5A | 12V 1.5A |
| Leistungsaufnahme | 7W | 6.3W (ohne angeschlossene USB-Geräte) |
| Umgebungsbedingungen | ||
| Betrieb | 0 bis 45°C | |
| Lagerung | -40 bis 80°C | |
| Betriebs-Altitude | 2000m | |
| Luftfeuchtigkeit | Bis zu 95% | |
| Physikalische Eigenschaften | ||
| Abmessungen | 123,4 x 188,6 x 41,8mm | 123,4 x 188,6 x 41,8mm |
| Gewicht | 838,2g | 838,6g |
Tipps zum verwendetem Gigabit-Switch:
- verwenden Sie einen managebaren Gigabit Ethernet Switch
- aktivieren Sie dessen "Multicast" (IGMP) protokoll (Snooping State "Enable", Snooping version "v2", Unknown Multicast Action "Router Port")
- Editieren Sie im IGMP VLAN: IGMP State "Enable", Router Ports Auto Learn "Enable", IGMP Querier State "Enable", IGMP Querier Version "v2"
Fragen und Antworten (FAQ):
Frage 1) Dauert die Umschaltzwei länger als bei "normalen" KVM-Switches?
Je nach RX-Ausgabe-Auflösung unterschiedlich:
Nicht länger, sofern die RX-Ausgabe-Auflösung fest definiert wird. Nur die ca. 3 Sekunden, die ein Monitor bei jedem Schaltvorgang auch bei Desktop KVM-Switches dunkel ist.
Nur ca. 0,5 bis 2 Sekunden länger als die ca. 3 Sekunden bei "normalen" Desktop KVM-Switches, sofern die RX-Ausgabe-Auflösung nicht fest definiert wird, da dann zusätzlich zur Umschaltung die Bildschirmdaten mit der Grafikkarte synchronisiert werden.
Frage 2) Benötige ich nur ein WLAN der auch einen Router, um die Zuordnungen per APP zu steuern?
Ein WLAN reicht aus, da die APP's ohne Internetzugang und Router direkt über das Netzwerk arbeiten.
Für dieses Produkt nehmen wir nur Bestellungen von Geschäftskunden entgegen und versenden es nur an Geschäftskunden.
